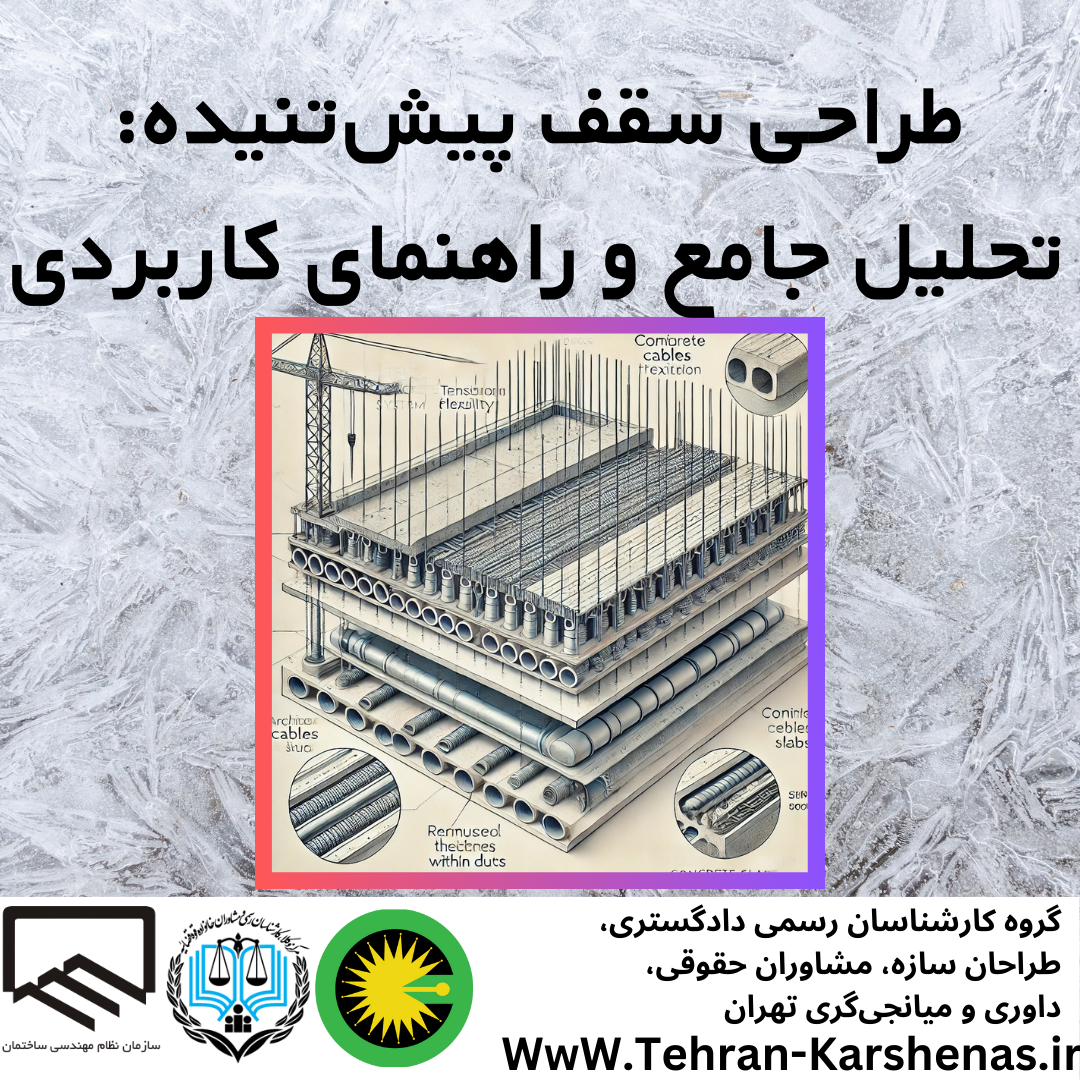

طراحی سقف پیش‌تنیده: تحلیل جامع و راهنمای کاربردی
طراحی سقف پیش‌تنیده یکی از تکنیک‌های مدرن و کارآمد در حوزه ساخت‌وساز است که توانسته ضعف‌های بتن در برابر تنش‌های کششی را به‌طور قابل‌توجهی کاهش دهد. این فناوری با اعمال تنش اولیه به بتن، مقاومت و ظرفیت باربری آن را افزایش می‌دهد. در ادامه به بررسی جنبه‌های مختلف طراحی سقف پیش‌تنیده، روش‌های اجرا، مزایا و کاربردهای آن می‌پردازیم.
پیش‌تنیدگی چیست؟
پیش‌تنیدگی روشی است که در آن یک نیروی فشاری دائمی به یک عضو بتنی اعمال می‌شود تا بخشی از بارهای مرده و زنده خنثی شود. این نیرو به دو روش اصلی زیر اعمال می‌شود:
- پیش‌کشیدگی: کشش کابل‌ها قبل از بتن‌ریزی.
- پس‌کشیدگی: کشش کابل‌ها پس از بتن‌ریزی.
هدف اصلی این روش‌ها، تقویت بتن و جلوگیری از ترک‌خوردگی در اثر بارهای کششی است. در نتیجه، سازه‌ها دوام بیشتری پیدا می‌کنند و باربری آن‌ها افزایش می‌یابد.
انواع دال‌های پیش‌تنیده
دال‌های پیش‌تنیده در چهار دسته اصلی قرار می‌گیرند:
- دال تخت پیش‌تنیده: بدون تیر یا آویز.
- دال تخت پیش‌تنیده با سرستون: برای توزیع بهتر بار.
- دال مجوف پیش‌تنیده: دارای فضای خالی برای کاهش وزن.
- دال پیش‌تنیده با تیر کم‌عمق نواری: مناسب برای دهانه‌های بزرگ‌تر.
هرکدام از این دال‌ها برای کاربردهای خاصی طراحی می‌شوند و انتخاب نوع مناسب به نیازهای معماری و سازه‌ای بستگی دارد.
روش‌های اجرای پیش‌تنیدگی
۱. پیش‌کشیدگی
در این روش، کابل‌ها قبل از بتن‌ریزی کشیده می‌شوند. سپس بتن ریخته شده و پس از رسیدن به مقاومت موردنظر، کابل‌ها آزاد می‌شوند. این عمل نیروی فشاری را به بتن منتقل می‌کند.
۲. پس‌کشیدگی
در این روش، بتن ابتدا ریخته شده و پس از رسیدن به مقاومت مطلوب، کابل‌ها کشیده می‌شوند. پس‌کشیدگی به دو نوع زیر تقسیم می‌شود:
- چسبیده (Bonded): کابل‌ها داخل غلاف فلزی قرار گرفته و گروت تزریق می‌شود تا پیوندی دائمی بین کابل‌ها و بتن ایجاد شود.
- نچسبیده (Unbonded): کابل‌ها آزادانه حرکت می‌کنند و گروت تزریق نمی‌شود. این روش برای اجزای بتنی با ضخامت کم مناسب است.
مزایای طراحی سقف پیش‌تنیده
- افزایش مقاومت سازه‌ای: نیروی پیش‌تنیدگی باعث می‌شود بتن دیرتر به کشش بیفتد و مقاومت بالاتری داشته باشد.
- کاهش ترک‌خوردگی: کاهش ترک‌ها باعث افزایش دوام سازه و جلوگیری از نفوذ مواد خورنده به بتن می‌شود.
- دهانه‌های بزرگ‌تر: امکان اجرای دهانه‌های بلند بدون نیاز به تیرهای میانی.
- کاهش ضخامت دال: باعث صرفه‌جویی در مصالح و کاهش وزن ساختمان می‌شود.
- انعطاف‌پذیری معماری: امکان طراحی پلان‌های نامنظم و حذف محدودیت‌های ستون‌گذاری.
- سرعت اجرای بالا: حذف نیاز به شمع‌بندی و کاهش زمان قالب‌بندی.
- کاهش هزینه‌ها: با کاهش ضخامت دال و تعداد نیروی انسانی، هزینه‌ها به‌طور قابل‌توجهی کاهش می‌یابد.
- افزایش فضای مفید: حذف آویزها و تیرها باعث می‌شود فضای معماری کارآمدتری در دسترس باشد.
محدودیت‌ها و چالش‌ها
- هزینه اولیه بالا: تجهیزات و کابل‌های پیش‌تنیدگی هزینه‌بر هستند.
- نیاز به تخصص: طراحی و اجرای سقف پیش‌تنیده به تیم‌های متخصص و تجهیزات خاص نیاز دارد.
- محدودیت در تعمیرات: در صورت خرابی، تعمیر کابل‌های پیش‌تنیده دشوار است.
ابزارها و نرم‌افزارهای طراحی سقف پیش‌تنیده
طراحی سقف‌های پیش‌تنیده در گذشته بیشتر با نرم‌افزار ADAPT انجام می‌شد. اما از سال ۲۰۱۶، نرم‌افزار ETABS نیز این قابلیت را به کاربران ارائه داده است. این نرم‌افزارها امکان مدل‌سازی دقیق، تحلیل و طراحی بهینه را فراهم می‌کنند.
کاربردهای سقف پیش‌تنیده
سقف‌های پیش‌تنیده در ساختمان‌های مسکونی، اداری و تجاری استفاده می‌شوند. این سقف‌ها به‌ویژه در پروژه‌های زیر کاربرد گسترده‌ای دارند:
- ساختمان‌های بلندمرتبه
- مراکز تجاری و خرید
- پارکینگ‌های طبقاتی
- پل‌ها و سازه‌های خاص
نکات کلیدی در اجرای سقف پیش‌تنیده
- کنترل کیفیت کابل‌ها: استفاده از کابل‌های باکیفیت و استاندارد بسیار مهم است.
- محاسبات دقیق: طراحی پیش‌تنیدگی باید به‌گونه‌ای انجام شود که نیروی فشاری به‌درستی توزیع شود.
- نظارت مستمر: نظارت بر اجرای کابل‌ها و بتن‌ریزی از بروز خطا جلوگیری می‌کند.
- رعایت استانداردها: استفاده از استانداردهای معتبر مانند ACI و BS در طراحی و اجرا الزامی است.
نتیجه‌گیری
طراحی سقف پیش‌تنیده یک روش مدرن و کارآمد در حوزه مهندسی سازه است که با کاهش ضخامت دال، افزایش مقاومت و کاهش هزینه‌ها، به یکی از گزینه‌های ایده‌آل در پروژه‌های معماری و ساختمانی تبدیل شده است. این تکنولوژی علاوه بر بهبود عملکرد سازه‌ای، انعطاف‌پذیری بیشتری را در طراحی‌های معماری فراهم می‌کند.
