طراحی سقف شاردک

[زمان تقریبی مطالعه : ۳ دقیقه]

طراحی سقف شاردک: راهنمای جامع و بهینه

مقدمه

سقف‌های مجوف یکی از راهکارهای نوین در مهندسی سازه محسوب می‌شوند که با هدف کاهش وزن سازه و افزایش دهانه‌های قابل اجرا، توسعه یافته‌اند. سقف شاردک یکی از انواع سقف‌های دال مجوف است که به دلیل ویژگی‌های منحصر به فرد خود، مورد توجه مهندسان و معماران قرار گرفته است. در این مقاله، به بررسی طراحی سقف شاردک، اجزا، مراحل اجرا، مزایا و محدودیت‌های آن پرداخته خواهد شد.

سقف شاردک چیست؟

سقف شاردک نوعی سیستم دال مجوف بتنی است که در آن از بلوک‌های پلی‌اتیلنی به جای بخش‌هایی از بتن غیرسازه‌ای استفاده می‌شود. این بلوک‌ها که با نام بلوک‌های فوم شار شناخته می‌شوند، سبب کاهش وزن مرده ساختمان، بهینه‌سازی المان‌های سازه‌ای و تسهیل در اجرای تاسیسات می‌شوند.

اجزای تشکیل‌دهنده سقف شاردک

۱. بتن

بتن به عنوان عنصر اصلی ساختاری در سقف شاردک نقش دارد و وظیفه انتقال بارها و تأمین استحکام سازه را بر عهده دارد.

۲. آرماتور

آرماتورها برای تقویت سقف و جلوگیری از ترک‌خوردگی و تغییرشکل‌های نامطلوب در نظر گرفته می‌شوند. در این سیستم، آرماتورهای فوقانی و تحتانی به همراه خاموت‌ها برای تأمین مقاومت خمشی و برشی مورد استفاده قرار می‌گیرند.

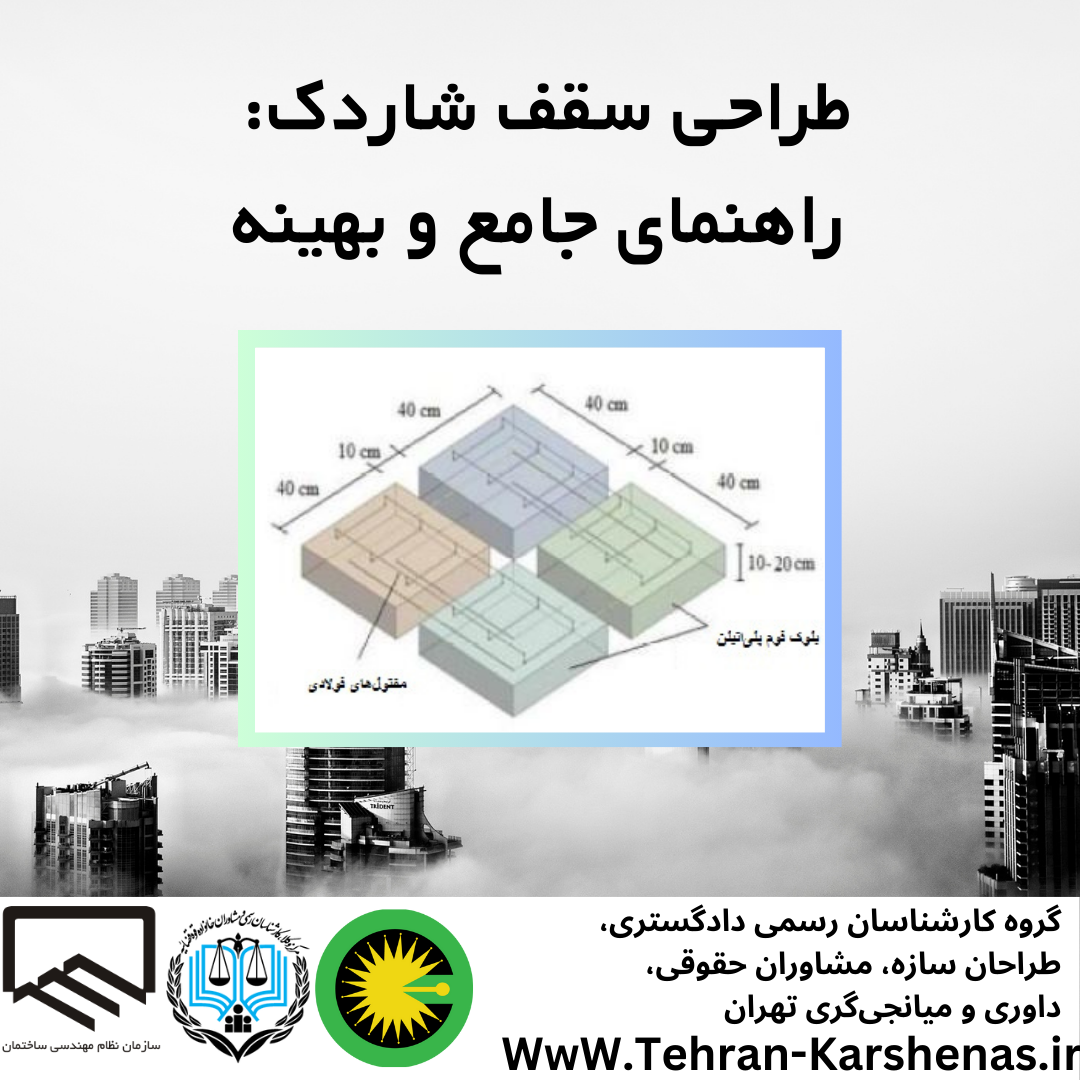

۳. بلوک‌های فوم شار

بلوک‌های فوم شار از جنس پلی‌اتیلن با حباب‌های هوا بوده و به عنوان جایگزین بتن غیرسازه‌ای در قسمت‌های کششی سقف استفاده می‌شوند. این بلوک‌ها علاوه بر کاهش وزن، نقش عایق صوتی و حرارتی را نیز ایفا می‌کنند.

۴. مفتول‌های نگهدارنده

مفتول‌ها برای اتصال و تثبیت بلوک‌های فوم شار در جای خود به کار می‌روند تا در هنگام بتن‌ریزی جابه‌جا نشوند.

مراحل اجرای سقف شاردک

۱. قالب‌بندی

در مرحله نخست، قالب‌بندی دال انجام می‌شود. برای این منظور از قالب‌های فلزی، چوبی یا پلیمری استفاده می‌شود تا بستری مناسب برای بتن‌ریزی فراهم شود.

۲. آرماتوربندی تحتانی

پس از قالب‌بندی، آرماتورهای تحتانی مطابق نقشه‌های اجرایی در محل خود قرار داده می‌شوند. این مرحله تأثیر بسزایی در استحکام نهایی سقف دارد.

۳. چینش بلوک‌های فوم شار

بلوک‌های پلی‌اتیلنی در فواصل مشخص و بر اساس نقشه‌های اجرایی در محل خود چیده شده و به کمک مفتول‌های نگهدارنده ثابت می‌شوند.

۴. آرماتوربندی فوقانی

پس از قرارگیری بلوک‌ها، شبکه آرماتور فوقانی اجرا می‌شود. در این مرحله از اسپیسرها برای حفظ فاصله مناسب بین میلگردها استفاده می‌شود.

۵. بتن‌ریزی

بتن‌ریزی به صورت یکپارچه انجام می‌شود تا تمامی فضاهای خالی میان آرماتورها و بلوک‌ها پر شده و سطحی همگن ایجاد گردد.

۶. باز کردن قالب‌ها

پس از گیرش اولیه بتن و طی شدن دوره عمل‌آوری، قالب‌ها باز شده و سقف آماده بهره‌برداری خواهد بود.

مزایای سقف شاردک

  • کاهش وزن مرده ساختمان: حذف بتن غیرسازه‌ای موجب کاهش بار وارده بر سازه و فونداسیون می‌شود.
  • افزایش دهانه‌های قابل اجرا: امکان اجرای دهانه‌های بلند بدون نیاز به تیرهای میانی فراهم می‌شود.
  • بهینه‌سازی مصرف مصالح: مصرف بتن و آرماتور نسبت به دال‌های توپر کاهش می‌یابد.
  • عایق صوتی و حرارتی: بلوک‌های فوم شار به دلیل ساختار خاص خود، عملکرد مطلوبی در کاهش انتقال حرارت و صوت دارند.
  • سرعت اجرای بالا: به دلیل استفاده از بلوک‌های آماده و کاهش حجم بتن‌ریزی، زمان اجرای پروژه کاهش می‌یابد.
  • امکان عبور تاسیسات: فضای ایجاد شده در سقف امکان عبور لوله‌های تأسیساتی را بدون نیاز به سقف کاذب فراهم می‌کند.

محدودیت‌های سقف شاردک

  • هزینه اولیه بالاتر: هزینه خرید بلوک‌های فوم شار و تجهیزات مرتبط نسبت به دال‌های سنتی بیشتر است.
  • نیاز به دقت بالا در اجرا: کیفیت نهایی سقف وابسته به دقت در اجرای آرماتوربندی و بتن‌ریزی است.
  • عدم توجیه اقتصادی در پروژه‌های کوچک: این سیستم برای ساختمان‌های با دهانه‌های بلند یا پروژه‌های خاص توصیه می‌شود و در پروژه‌های کوچک ممکن است از نظر هزینه مقرون‌به‌صرفه نباشد.

نتیجه‌گیری

سقف شاردک به عنوان یکی از روش‌های نوین اجرای سقف‌های بتنی، دارای مزایای متعددی از جمله کاهش وزن سازه، افزایش دهانه‌های اجرایی و بهینه‌سازی مصرف مصالح است. با این حال، هزینه اولیه و نیاز به دقت بالا در اجرا، از جمله محدودیت‌های این سیستم محسوب می‌شود. انتخاب این روش باید بر اساس نیازهای پروژه و ملاحظات اقتصادی و اجرایی انجام گیرد.

با توجه به ویژگی‌های مطرح شده، سقف شاردک گزینه‌ای مناسب برای ساختمان‌های بزرگ و با معماری‌های خاص محسوب می‌شود که نیاز به انعطاف‌پذیری در طراحی و بهینه‌سازی وزن سازه دارند.
