طراحی سقف هالوکور: نوآوری در صنعت ساخت‌وساز

دال‌های هالوکور (Hollow Core Slabs) به‌عنوان یکی از روش‌های پیشرفته و مؤثر در طراحی سقف و کف ساختمان‌ها شناخته می‌شوند. این دال‌ها که از بتن آرمه معمولی یا بتن پیش‌تنیده ساخته می‌شوند، به دلیل ویژگی‌های فنی و کاربردی‌شان، در سراسر جهان مورد استفاده قرار می‌گیرند. سقف هالوکور جزو سقف‌های نیمه‌سنگین تا سنگین محسوب شده و کاربرد آن در ساختمان‌هایی با اسکلت بتن مسلح بسیار رایج است.

در این مقاله، جزئیات طراحی سقف هالوکور، از فرآیند تولید تا اجرای آن، همراه با مزایا، محدودیت‌ها و نکات مهم بررسی می‌شود.

دال‌های هالوکور: معرفی و تاریخچه

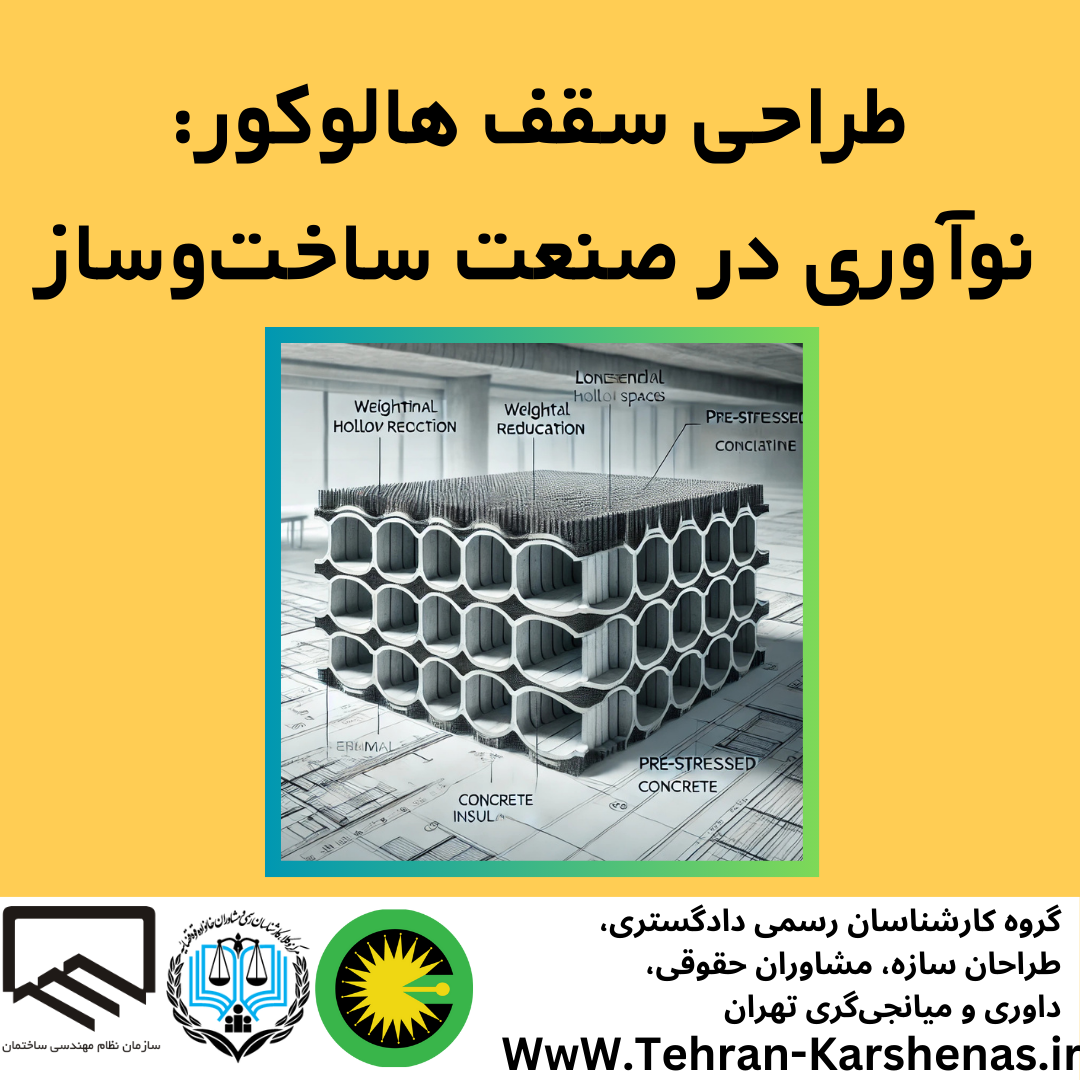

دال‌های هالوکور اولین بار در سال ۱۹۵۰ معرفی شدند و به‌سرعت به یکی از محبوب‌ترین سیستم‌های پیش‌ساخته در صنعت ساخت‌وساز تبدیل شدند. این دال‌ها دارای حفره‌های توخالی در مقطع طولی خود هستند که وزن سازه را کاهش داده و امکان عبور تأسیسات الکتریکی و مکانیکی را فراهم می‌کنند.

طبق دستورالعمل PCI (Precast/Prestressed Concrete Institute)، تولید دال‌های هالوکور به دو روش اصلی انجام می‌شود:

1. روش عمل‌آوری خشک: در این روش، بتن با اسلامپ پایین تحت فشار از دستگاه قالب‌زنی عبور می‌کند.
2. روش قالب‌گیری با اسلامپ بالا: در این روش، از بتن با اسلامپ بالا و قالب‌های ثابت یا لغزنده استفاده می‌شود.

ویژگی‌های دال هالوکور

دال‌های هالوکور با ویژگی‌های منحصر به فرد خود، مزایای زیادی را در طراحی و اجرای سقف‌ها ارائه می‌دهند:

• وزن کمتر: کاهش وزن سقف به دلیل وجود حفره‌ها.
• کارایی اقتصادی: کاهش مصرف بتن و هزینه‌های ساخت.
• انعطاف‌پذیری در طراحی: قابلیت تطبیق با طول دهانه‌های مختلف.
• دوام بالا: مقاومت در برابر عوامل محیطی و آتش‌سوزی.
• کاهش ارتعاش: کاهش خیز و ارتعاش کف طبقات.

مراحل طراحی سقف هالوکور

طراحی سقف هالوکور شامل مراحل دقیق و حرفه‌ای است که باید توسط تیم‌های متخصص انجام شود.

۱. تحلیل اولیه و بارگذاری

در ابتدا، بارگذاری‌های ثقلی و لرزه‌ای ساختمان باید مطابق با استانداردهای معتبر مانند ویرایش مبحث ششم مقررات ملی ساختمان ایران و استاندارد ۲۸۰۰ انجام شود.

۲. طراحی سازه‌ای

طراحی سازه‌ای دال‌های هالوکور معمولاً با استفاده از دستورالعمل‌های PCI Manual و با رعایت ضوابط مبحث نهم مقررات ملی ساختمان انجام می‌شود. در این مرحله، موارد زیر باید بررسی شوند:

• نوع بارگذاری‌ها (مانند بار زنده و مرده)
• نحوه اتصال به سیستم باربر جانبی
• بررسی لرزش‌ها و تغییر شکل‌ها

۳. تعیین روش تولید

دال‌های هالوکور می‌توانند به دو روش تولید شوند:

• تولید در کارخانه: مناسب برای پروژه‌های کوچک و متوسط.
• تولید در محل پروژه: برای پروژه‌های بزرگ، ماشین‌آلات به محل منتقل می‌شوند و تولید به‌صورت محلی انجام می‌شود.

۴. نصب و اجرا

در مرحله اجرا، دال‌های هالوکور بدون نیاز به جک‌زنی و قالب‌بندی نصب می‌شوند. اتصال این دال‌ها به سیستم باربر جانبی باید با استفاده از میلگردهای قلابی و سایر جزئیات طراحی انجام شود.

مزایای طراحی و اجرای سقف هالوکور

1. سرعت بالا: امکان نصب روزانه تا ۳۰۰ مترمربع دال.
2. کاهش وزن سازه: سقف‌های هالوکور تا ۴۰٪ سبک‌تر از سیستم‌های سنتی هستند.
3. عدم نیاز به قالب‌بندی: کاهش هزینه‌ها و زمان اجرای پروژه.
4. مقاومت در برابر زلزله: رفتار بهتر در برابر نیروهای جانبی.
5. عایق صوت و حرارت: حفره‌های موجود در دال‌ها به کاهش انتقال صوت و حرارت کمک می‌کنند.
6. امکان عبور تأسیسات: حفره‌های توخالی برای عبور لوله‌ها و کابل‌ها مناسب هستند.
7. مقاومت در برابر آتش‌سوزی: دال‌های هالوکور می‌توانند تا ۲ الی ۴ ساعت در برابر آتش‌سوزی مقاوم باشند.

معایب و محدودیت‌ها

• نیاز به تجهیزات خاص: تولید و نصب دال‌های هالوکور نیازمند ماشین‌آلات پیشرفته است.
• فضای موردنیاز برای تولید در محل: خط تولید و دپوی دال‌ها فضای زیادی اشغال می‌کند.
• هزینه اولیه بالا: سرمایه‌گذاری اولیه برای تجهیزات تولید ممکن است بالا باشد.
• نیاز به تیم متخصص: طراحی، تولید و نصب باید توسط تیم‌های حرفه‌ای انجام شود.

کاربردهای سقف هالوکور

سقف‌های هالوکور در پروژه‌های مختلفی استفاده می‌شوند، از جمله:

• ساختمان‌های مسکونی
• پارکینگ‌ها
• سازه‌های تجاری و اداری
• سالن‌های صنعتی و انبارها
• پل‌ها و سازه‌های زیربنایی

نکات اجرایی در طراحی سقف هالوکور

1. کنترل کیفیت: تولید دال‌ها باید تحت استانداردهای کیفیت سختگیرانه انجام شود.
2. حمل‌ونقل: حمل دال‌ها از کارخانه به محل پروژه باید با دقت انجام شود تا آسیب نبینند.
3. اتصالات: جزئیات اتصالات به‌دقت بررسی و اجرا شوند.
4. مطابقت با مقررات: تمامی مراحل طراحی و اجرا باید مطابق با استانداردهای محلی و بین‌المللی باشد.

جمع‌بندی

طراحی سقف هالوکور یکی از پیشرفته‌ترین و مؤثرترین روش‌ها در ساخت‌وساز مدرن است که مزایایی چون کاهش وزن سازه، افزایش سرعت اجرا، و کاهش هزینه‌های کلی پروژه را فراهم می‌کند. با این حال، موفقیت این سیستم به طراحی صحیح، تولید با کیفیت و اجرای دقیق بستگی دارد.

برای بهره‌برداری حداکثری از مزایای این سیستم، همکاری با تیم‌های متخصص و استفاده از تجهیزات پیشرفته توصیه می‌شود.
